Güneş Paneli Kablo Konnektörleri

Çin Tedarikçileri Çin'de Üretilen ICHYTI güneş paneli kablo konektörleri, müşterinin 1500V fotovoltaik sistemlere yönelik ihtiyaçlarına tamamen uyarlanmıştır. güneş paneli kablo konektörleri iki kısma ayrılır: hat ucu ve kart ucu ve genellikle güneş paneli kablo konektörleri olarak adlandırdığımız şey, hat ucu konektörlerini ifade eder. Metal kısımlar ve izolasyon kısımlar olmak üzere iki kısımdan oluşur. MC, Çoklu Kontak anlamına gelirken, 4, metal çekirdeğin çap boyutunu temsil eder.

ICHYTI güneş paneli kablo konnektörleri Parametre (Şartname)



ICHYTI güneş paneli kablo konektörleri Performans Gereksinimi

◉ Fotovoltaik konektörler iyi bir iletkenliğe sahip olmalı ve temas direnci 0,35 miliohm'u geçmemelidir.
◉ Güneş pili bileşenlerinin güvenlik performansını sağlamak için yeterli güvenlik performansına sahip olmak gerekir. Güneş enerjisi ekipmanının kullanıldığı ortam ve iklim bazen son derece sert olabilir, bu nedenle su geçirmez, yüksek sıcaklığa dayanıklı, korozyon önleyici, yüksek yalıtım ve diğer performansa sahip olmalı ve koruma seviyesi IP68'e ulaşmalıdır.
◉ Solar konnektörün yapısı sağlam ve güvenilir olmalı ve doğru şekilde takılan erkek ve dişi konnektörlerin bağlantı kuvveti en az 80N olmalıdır. Bağlantı için 4mm² Kablonun MC4 konnektörü 39A akım taşırken 105 santigrat derece üst sınır sıcaklığını geçmemelidir. MC4/H4 konektörü, iyi sızdırmazlık, uygun yerleştirme ve kolay bakım ve onarım gibi birçok avantajı olan erkek ve dişi konektörlere sahip tek damarlı bir konektördür.

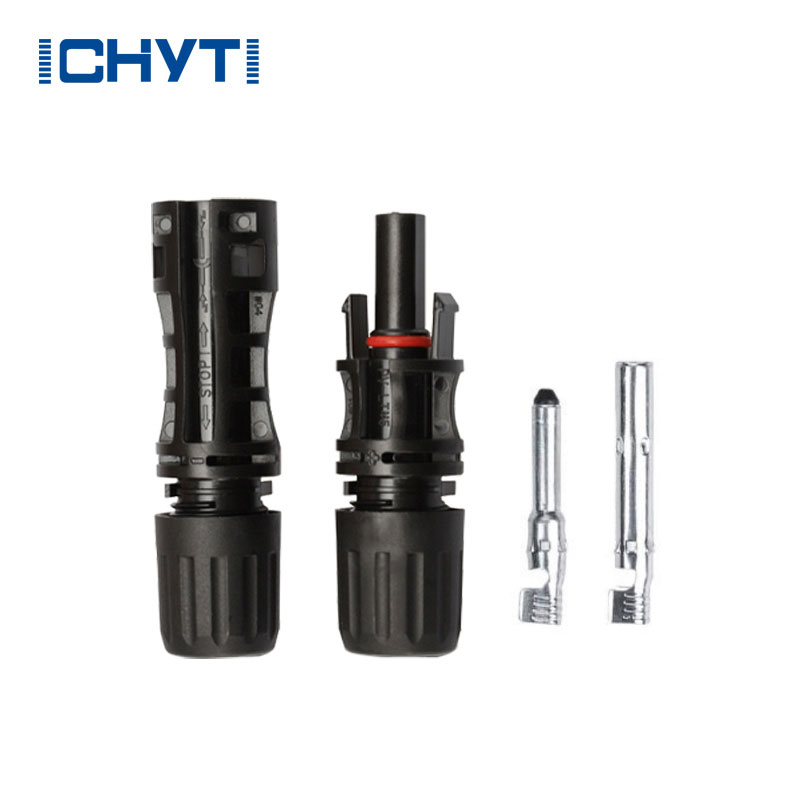

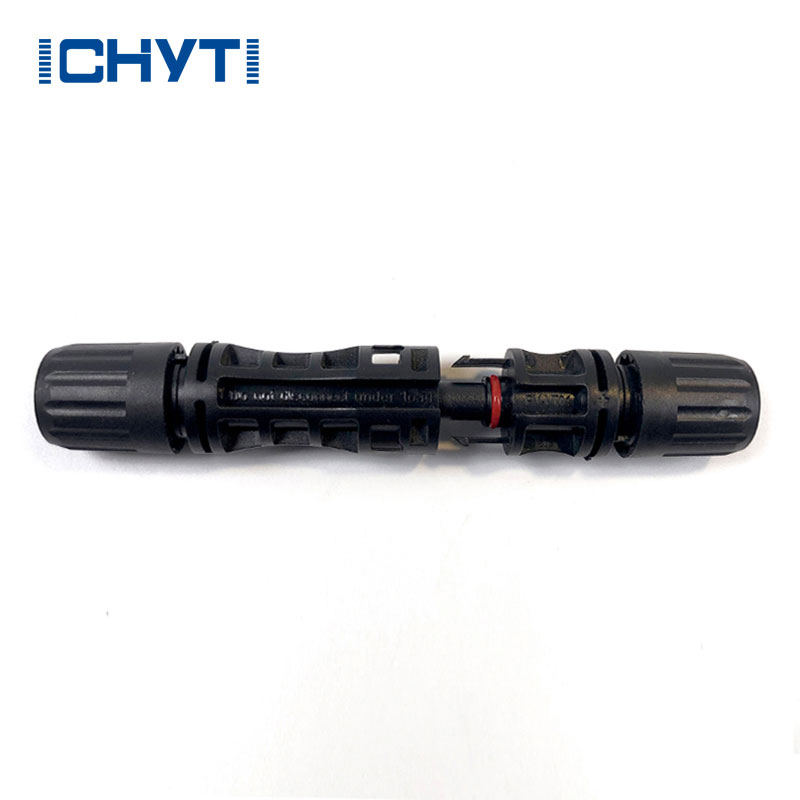

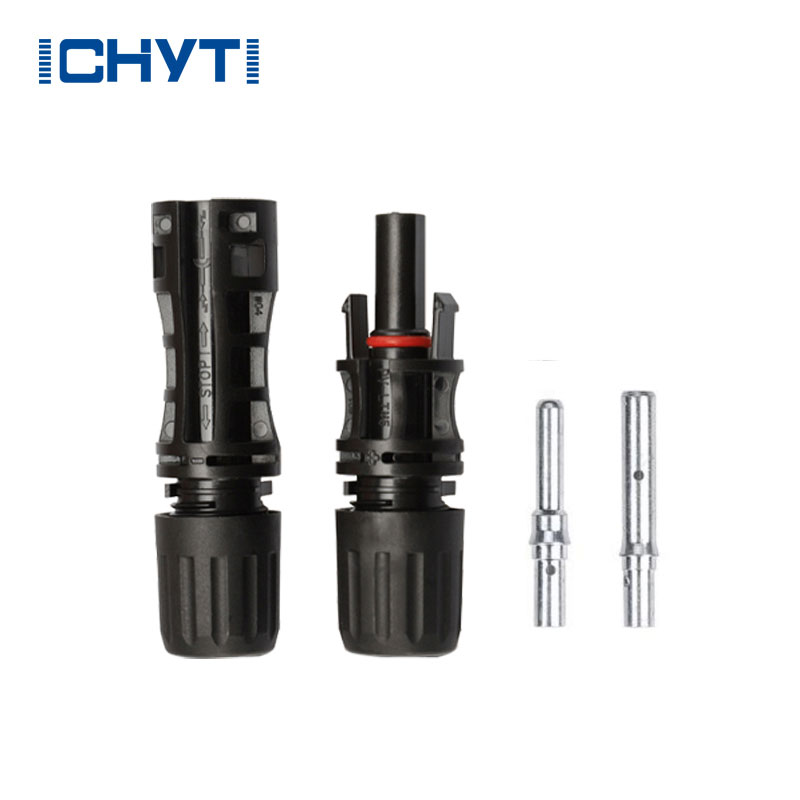

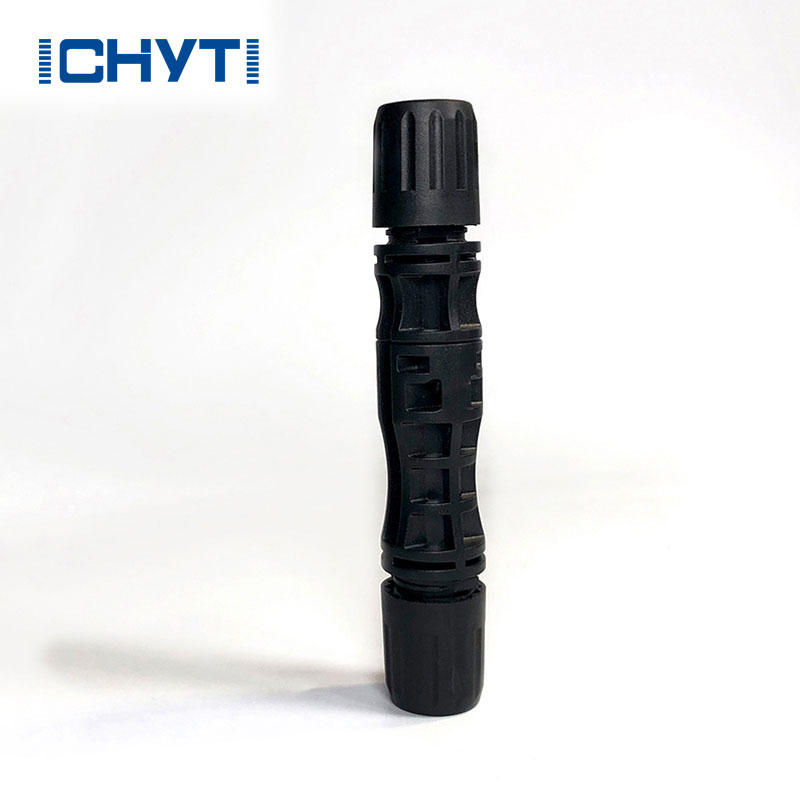

ICHYTI güneş paneli kablo konektörleri Ayrıntılar

ICHYTI güneş paneli kablo konnektörleri Boyutlar ve kablolama



ICHYTI güneş paneli kablo konektörleri Kurulum önlemleri

Bir fiş seçerken, iç metal iletkenin boyutuna uygunluk, malzeme kalınlığı, elastikiyet ve büyük akımları taşıma ve iyi temas etme kabiliyetini karşılayan kaplama dahil olmak üzere ürün kalitesine dikkat edilmelidir. Fiş kabuğunun plastiği, çatlaksız pürüzsüz bir yüzey sağlamalı ve arayüz iyi bir şekilde kapatılmalıdır. Bileşen konektörlerini kurarken, konektörlerin eskimesini, dahili konektörlerin ve kabloların aşınmasını, temas direncinin artmasını ve hatta sistem veriminin düşmesine veya yangına yol açan tutuşmayı önlemek için güneş ışığına ve yağmura maruz kalmaktan kaçınmak gerekir. kazalar.

Fotovoltaik konektörlerin montajı ve kıvırma işlemi son derece önemlidir ve profesyonel kıvırma aletleri kullanılmalıdır. Fotovoltaik santrallerin yapımından önce, ilgili mühendislik kurulum personeli krimpleme işlemleri konusunda eğitim almalıdır.
