Çin'de Üretilen ICHYTI En Yeni pv dc devre kesici yük ile vites değiştirme özelliğine sahip değildir, DC devre kesiciler ise aydınlatma devreleri ve ev aletleri gibi voltaj gereksinimlerinin yüksek olmadığı ve sık ayarlamaların gerekli olmadığı durumlar için uygundur.

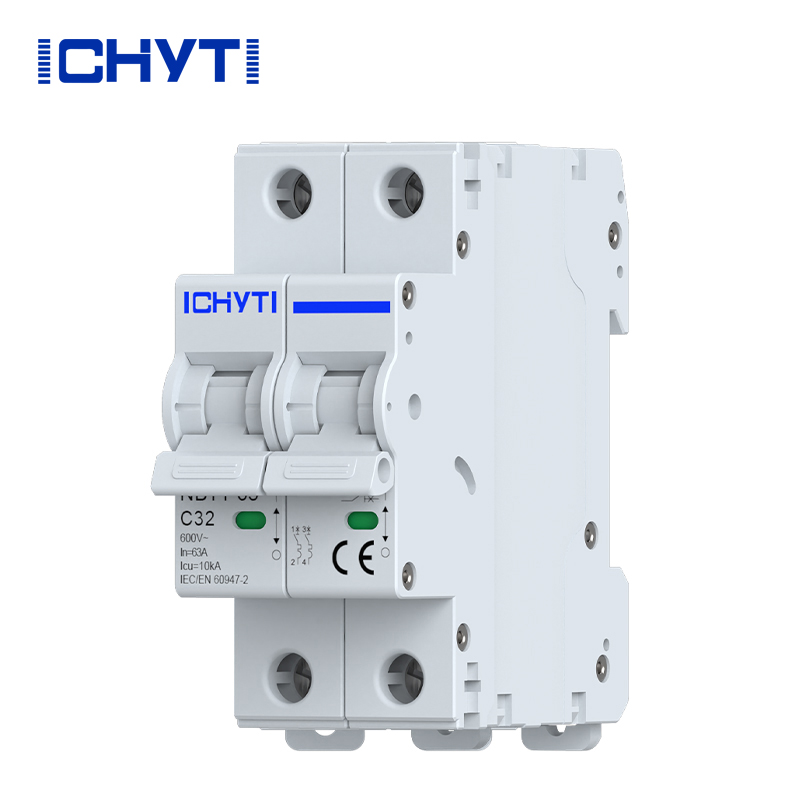

Stoktaki bu Çin ICHYTI pv dc devre kesici, DC sistemlerinde aşırı yük ve kısa devre koruması için uygundur ve 63A'nın altında anma akımları ve 300V, 600V ve 1000V anma gerilimleri olan DC ekipmanı ve elektrikli ekipman için uygundur. Bu ürün elektrik, posta, ulaşım, madencilik ve işletmeler gibi çeşitli alanlarda yaygın olarak kullanılmaktadır ve IEC60898-1 ve GB140482 standartlarını karşılamaktadır. Benzer ürünlerle karşılaştırıldığında, bu ürün en yüksek anma gerilim seviyesine sahiptir.

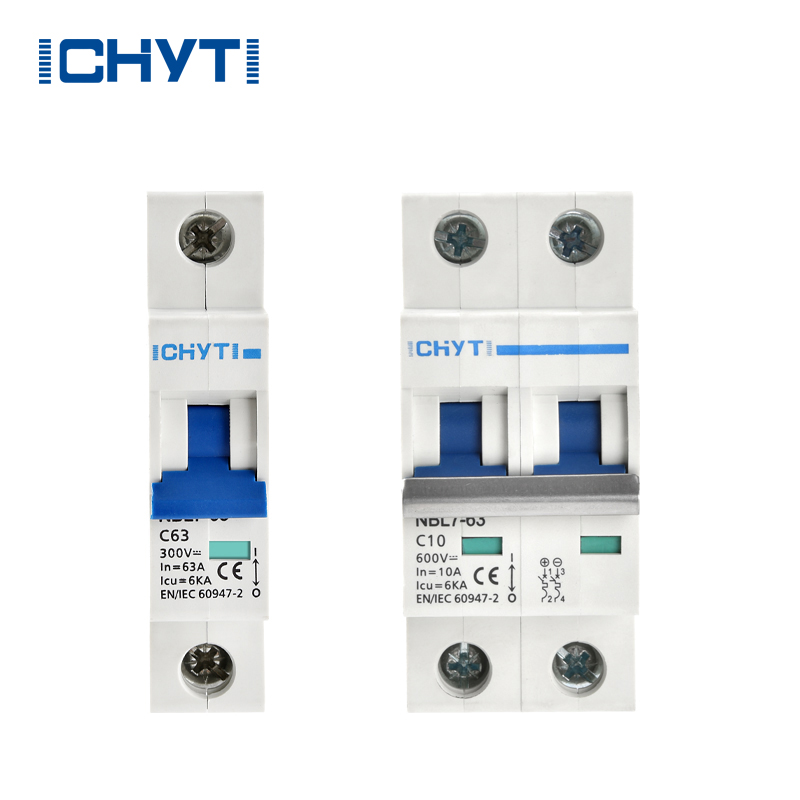

ürün modeli |
|
NBL7-63 |
||

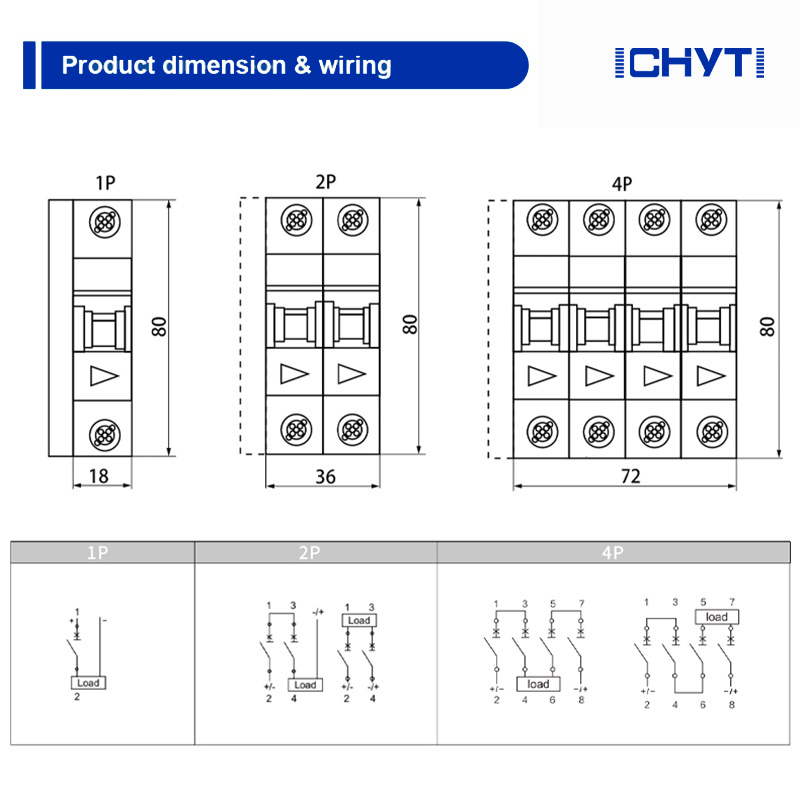

Kutup |
|
1P |
2P |
4P |
Çerçeve Akımı |
|
63A |
||
Anma akımı |
İçinde |
6, 10, 16, 20, 25, 32, 40, 50z63A |
||
Anma Çalışma Gerilimi |
Ue(DC) |
300V |
500/600/1000V |
1000V |
Anma Yalıtım Gerilimi |
kullanıcı arabirimi |
1200V |
||
Nominal Darbe Dayanım Gerilimi |
Uimp |
6kV |
||
Kapasiteyi aşmak |
ley |
6 bin yıl |
||
Açma Özelliği |
|
C |
||
Açma Tipi |
|
Termal Manyetik |
||
Elektrik Ömrü |
Gerçek |
500 Döngü(63A Çerçeve) |
||
Standart |
300 Döngü |
|||
Mekanik Ömür |
Gerçek |
10000 Döngü (63A Çerçeve) |
||
Standart |
9700 Döngü |
|||
Aşırı Gerilim Kategorisi |
|
III |
||
Kirlilik derecesi |
|
3 |
||
Giriş Koruması |
|
IP40 Kablo Bağlantı Noktası IP20 |
||
Nem ve Isıya Dayanım |
|
Sınıf 2 |
||
Terminal Kapasitesi |
|
2,5 x 35 mm2 |
||
Terminallerin Sıkma Torku |
|
2,0â 3,5Nm |
||
Ortam sıcaklığı |
|
-30âã+70â |
||
Depolama sıcaklığı |
|
-40âã+85â |
||
Kurulum yöntemi |
|
din |
||
Standart |
|
IEC60947-2 |

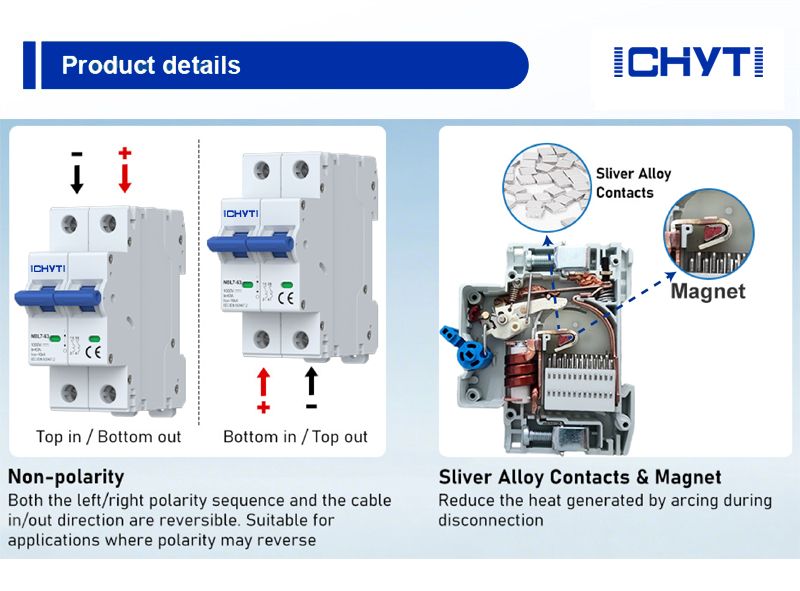

◉ Ön üst tasarım, kolun çalışmasını daha rahat ve güvenli hale getirir;
◉ Mekanik ömür 20000 katı aşarak uzun süreli kullanım sağlar;
◉ GBT140482, IEC60947-2 standartları, AB RoHS çevre gereklilikleri ve CCC ve CE sertifikalarına uyun;
◉ DC sistemler, özellikle iletişim ve fotovoltaik sistemler için uygundur.

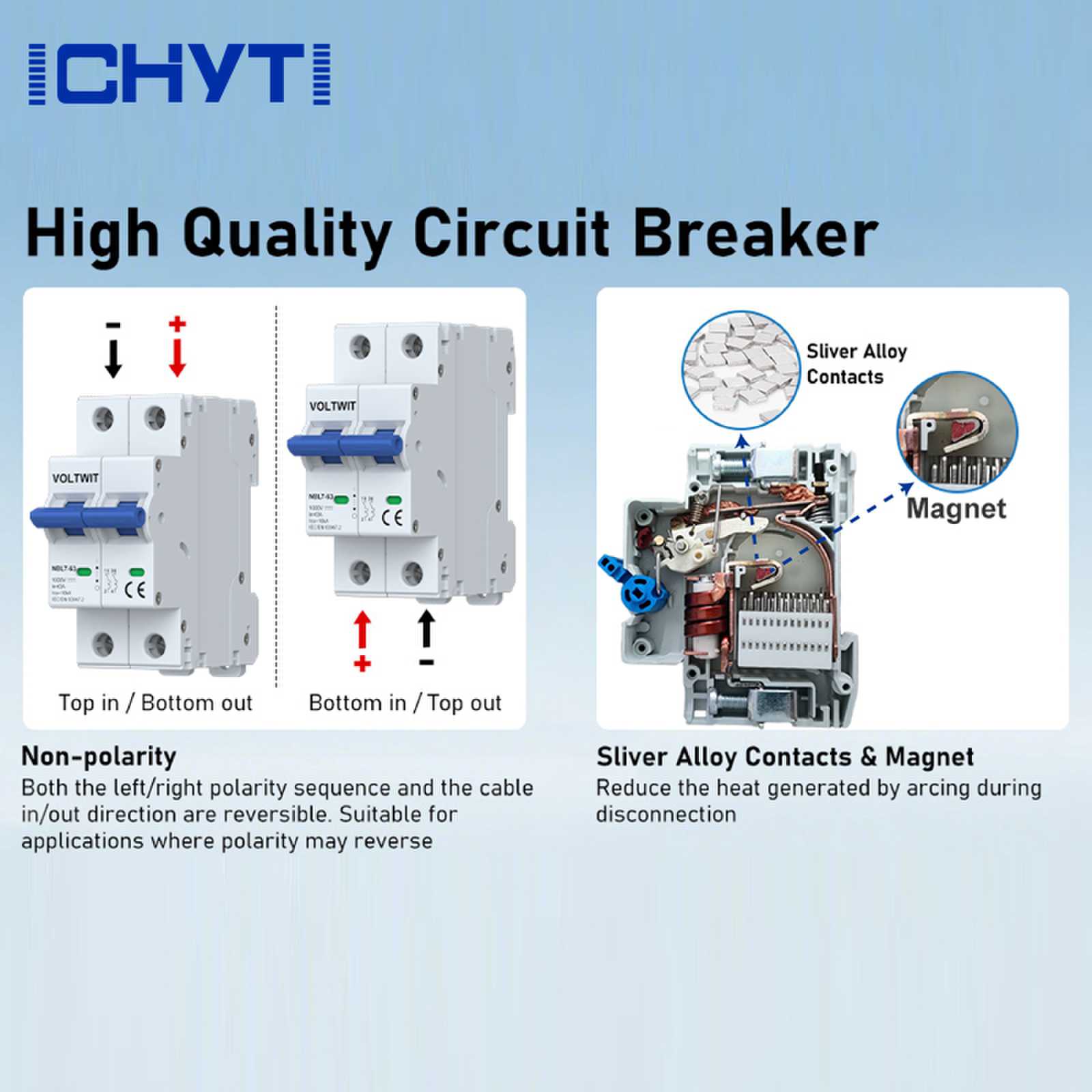

Pv dc devre kesicinin gelişimi iki ana zorlukla karşı karşıyadır. Birincisi, DC sistem akımı doğal olarak sıfırı geçmez, bu nedenle gelişmiş ark söndürme teknolojisi AC devre kesiciler gibi kullanılamaz; İkincisi, DC sisteminde büyük miktarda enerji depolayan ve DC arıza akımlarının kırılma zorluğunu artıran çok sayıda endüktif bileşen vardır.
