Bir AC Aşırı Gerilim Koruma Cihazının Tüm Binanızı Kapladığını mı Varsıyorsunuz?

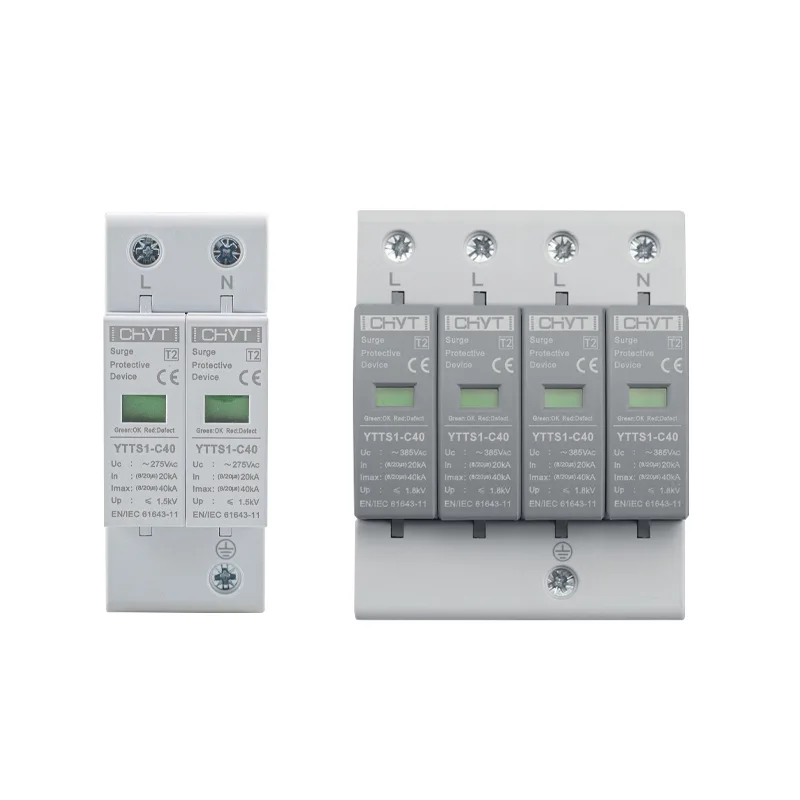

ÇİTAC aşırı gerilim koruyucu cihazuygulamalar, çok katlı bir bina için neden tek bir koruma noktasının yeterli olmayabileceğini göstermektedir.

Bir dalgalanma bir binaya önceden belirlenmiş bir kapıdan kibarca girmez. Yıldırım, şebeke anahtarlaması, motorun çalıştırılması ve durdurulması veya yerel güç ağındaki arızalar, elektrik kurulumunun farklı noktalarında geçici aşırı gerilime neden olabilir. Bir dalgalanma bir binaya girdiğinde, kablolamanın kendisi sorunun bir parçası haline gelebilir ve geçici akımı hassas ekipmanlara taşıyabilir.

Bu, elektrik sistemi planlaması için pratik bir soruyu gündeme getiriyor: Bir AC aşırı gerilim koruma cihazı gerçekten tüm binayı koruyabilir mi?

Kısa kablo mesafeli ve sınırlı ekipmanlı küçük bir kurulumda, stratejik olarak konumlandırılmış bir cihaz faydalı koruma sağlayabilir. Ancak daha büyük bir binada tek bir koruma noktasına güvenmek, aşağı yöndeki devreleri açıkta bırakabilir.

Neden Tek Koruma Noktası Yeterli Olmayabilir?

Aşırı gerilim koruması, aşırı geçici voltajı ekipmandan topraklama sistemine doğru yönlendirerek çalışır. Koruma cihazı korunan ekipmana ne kadar yakın olursa o ekipmana ulaşan voltajın kontrolü o kadar kolay olur.

Bina büyüdükçe bu durum daha da karmaşık hale gelir.

Üç katlı bir ticari bina düşünün. Ana dağıtım panosu zemin katta yer alabilir; bilgisayarlar, HVAC kontrolörleri, aydınlatma sistemleri, iletişim ekipmanları ve diğer elektronik yükler ise birkaç kata dağıtılır. Yalnızca ana giriş paneline takılan bir aşırı gerilim koruma cihazı, tüm elektrik şebekesindeki her geçici akımı otomatik olarak ortadan kaldıramaz.

Kablo uzunluğu önemlidir çünkü hızlı geçiş sırasında iletkenler boyunca voltaj hala gelişebilir. Bu nedenle, servis girişinde iyi performans gösteren bir cihazın daha aşağı yöndeki ek koruma noktalarından desteğe ihtiyacı olabilir.

Bu, aşırı gerilim korumanın tek bir bileşen yerine bir sistem olarak anlaşılmasının bir nedenidir.

Geçici Aşırı Gerilimin Nereye Gidebileceği

Her dalgalanmanın kaynağı veya yolu aynı değildir. Doğrudan yıldırım olayı yalnızca bir olasılıktır. Günlük elektrik anahtarlamaları da geçici koşullar yaratabilir.

Ortak kaynaklar şunları içerir:

Geçici bir durum ana dağıtım sisteminden şube devrelerine geçebilir. Hassas ekipman birincil koruma noktasından biraz uzakta bulunuyorsa ek koruma uygun olabilir.

Aşağıdaki basitleştirilmiş görünüm aradaki farkı açıklamaya yardımcı olur:

Kesin düzenleme elektrik tasarımına, topraklama sistemine, ekipmanın hassasiyetine ve geçerli kurulum gereksinimlerine bağlıdır.

Paneller Arası Mesafe Önemlidir

Göz ardı edilmesi en kolay ayrıntılardan biri, koruma cihazları ile yükler arasındaki fiziksel mesafedir.

Bir bölümünde ana elektrik panelinin, diğer bölümünde ise otomasyon kontrol kabininin bulunduğu büyük bir bina hayal edin. Her ikisi de aynı elektrik sistemine bağlı olsa bile, çok hızlı bir geçiş sırasında elektriksel olarak aynı değildirler.

Daha uzun iletkenler empedans sağlar. Bir dalgalanma olayı sırasında bu, korumanın kurulu olduğu nokta ile ekipmanın bağlandığı nokta arasında voltaj farkına katkıda bulunabilir.

Bu, her prizin kendi koruma cihazına ihtiyacı olduğu anlamına gelmez. Bunun yerine koruma stratejisi elektrik dağıtım sisteminin yapısını takip etmelidir.

Tedarik ve mühendislik ekipleri için bu önemli bir ayrımdır. Soru basitçe "Kaç tane aşırı gerilim koruyucu cihaz gereklidir?" olmamalıdır. Daha doğru bir soru şu olabilir: “Geçici enerjinin girebileceği, seyahat edebileceği ve hassas yüklere ulaşabileceği noktalar nerelerdir?”

Koordinasyon Basitçe Cihaz Eklemekten Daha Önemlidir

Birden fazla aşırı gerilim koruma cihazının kurulması otomatik olarak daha iyi bir sistem oluşturmaz.

Farklı dağıtım seviyelerinde kurulu cihazların birlikte çalışması gerekir. Özellikleri, deşarj kapasiteleri, voltaj koruma seviyeleri ve kurulum düzenlemeleri tüm elektrik sisteminin bir parçası olarak dikkate alınmalıdır.

Zayıf koordinasyon, genel düzenlemenin etkinliğini azaltabilir. Tersine, uygun şekilde konumlandırılmış koruma aşamaları, görevi ana dağıtım noktası ile alt devreler arasında bölebilir.

Yaygın bir yaklaşım, farklı koruma seviyeleri oluşturmaktır:

Birincil Koruma

Gelen elektrik servisi dikkate alınması gereken ilk önemli noktadır. Buradaki koruma, harici güç ağından giren önemli miktarda geçici enerjiye yöneliktir.

İkincil Dağıtım Koruması

Bir binanın ayrı dağıtım panelleri olduğu durumlarda ek koruma düşünülebilir. Bu, özellikle kablo mesafelerinin nispeten uzun olduğu veya aşağı yöndeki devrelerin hassas elektrikli ekipman içerdiği durumlarda geçerlidir.

Yerel Ekipman Koruması

Son derece hassas sistemler, ekipmanın kendisine daha yakın koruma gerektirebilir. Örnekler arasında elektronik kontrol sistemleri, iletişim ekipmanları, izleme cihazları ve geçici aşırı gerilimden etkilenebilecek diğer ekipmanlar yer alabilir.

Amaç her yere koruma yerleştirmek değil. Önemli olan, bir dalgalanmanın ekipmana korunmasız bir yol bulmasını önlemektir.

Bir Seçimden Önce Neler Kontrol Edilmelidir?AC Aşırı Gerilim Koruma Cihazı?

Binanın kendisi koruma planlaması için gerekli ipuçlarının çoğunu sağlıyor.

Yararlı bir inceleme, elektrik sistemi konfigürasyonunu, nominal voltajı, topraklama düzenlemesini, beklenen dalgalanma ortamını, dağıtım yapısını ve bağlı yük türlerini içermelidir.

Devrelerin dış mekana mı uzandığını yoksa açık alanlarda bulunan ekipmanlara mı bağlandığını belirlemek de önemlidir. Bu tür bağlantılar risk profilini önemli ölçüde değiştirebilir.

Anahtar sorular şunları içerir:

Bu kontroller genellikle yalnızca nominal voltaja veya fiziksel görünüme göre bir cihaz seçmekten daha faydalıdır.

Güneş Enerjisi Sistemli Binalar Ne Durumda?

Binaya fotovoltaik ekipman bağlandığında durum daha da ilginçleşiyor.

Güneş enerjisi kurulumları, dış mekan ekipmanları ile iç mekan dağıtım sistemleri arasında ek elektrik yolları oluşturabilir. PV dizileri, invertörler, DC kabloları ve AC çıkış devrelerinin tümü genel koruma tartışmasının bir parçası olabilir.

Bu özellikle çatıda güneş enerjisi kurulumu olan binalar için önemlidir çünkü PV ekipmanı fiziksel olarak dış mekana daha yakındır ve üretilen güç sonuçta binanın elektrik altyapısına bağlanır.

Bu nedenle AC tarafı aşırı gerilim korumasının daha geniş PV koruma düzenlemesiyle birlikte düşünülmesi gerekir. DC devre kesiciler, DC izolatör anahtarları, DC aşırı gerilim koruma cihazları ve diğer fotovoltaik koruma bileşenleri sistemin farklı bölümlerine yöneliktir ve birbirlerinin yerine kullanılabilir olarak değerlendirilmemelidir.

Güneş enerjisiyle donatılmış bir bina için yalnızca AC ana panelini incelemek eksik bir tablo ortaya çıkarabilir.

“Her Şey İçin Tek Cihaz” Varsayımı

Tek bir cihazın çekiciliği anlaşılabilir. Daha basit görünür, daha az yer kaplar ve koordine edilmesi gereken bileşenlerin sayısını azaltabilir.

Ancak kağıt üzerindeki elektriksel basitlik her zaman sahada yeterli korumaya eşit değildir.

Kısa ve basit bir dağıtım yoluna sahip kompakt bir binanın, fabrika, ofis kompleksi, depo veya birden fazla dağıtım panosuna sahip çok katlı bir tesisten çok farklı gereksinimleri olabilir.

Bu nedenle doğru soru, tek bir cihazın bir binayı ideal koşullar altında koruyup koruyamayacağı değildir. Daha yararlı olan soru, kurulumun geçici enerjinin gerçekçi bir şekilde ortaya çıkabileceği yerlerde yeterli koruma sağlayıp sağlamadığıdır.

Perspektifteki bu değişiklik, normalde makul olan bir koruma planının tek bir koruma noktasına fazla bağımlı hale gelmesini engelleyebilir.

Kurulum Hala Önemlidir

Kurulum doğru şekilde yapılmazsa, doğru seçilmiş bir aşırı gerilim koruma bileşeni bile düşük performans gösterebilir.

Bağlantı iletkenleri uygun şekilde kısa tutulmalı ve geçerli kurulum gereksinimlerine göre düzenlenmelidir. Topraklama ve bağlama eşit derecede önemlidir çünkü aşırı akım, korunan ekipmandan uzakta kontrollü bir yola ihtiyaç duyar.

Cihazın ayrıca elektriksel işlevine uygun bir konuma kurulması ve gerektiğinde yukarı akış aşırı akım korumasıyla koordine edilmesi gerekir.

Bu ayrıntılar, ürün etiketinde görünmediğinden bileşen seçimi sırasında kolayca gözden kaçırılabilir. Ancak bunların gerçek dünyadaki koruma performansı üzerinde doğrudan etkisi olabilir.

Bu nedenle aşırı gerilim koruma cihazını izole edilmiş bir aksesuar olarak ele almak yerine, teknik özelliklerin elektrik tasarımı ile birlikte gözden geçirilmesi gerekmektedir.

Bina Korumasını İncelemenin Pratik Bir Yolu

Tedarik ekipleri ve elektrik planlamacıları için üç adımlı basit bir inceleme, süreci daha net hale getirebilir.

İlk önce güç dağılımını haritalandırın. Gelen kaynağı, ana panelleri, alt panelleri ve ana ekipmanı tanımlayın.

İkinci olarak maruz kalma noktalarını belirleyin. Dış mekan bağlantılarını, uzun kablo mesafelerini, yıldırıma maruz kalmayı ve geçici gerilime karşı sınırlı toleransa sahip ekipmanları arayın.

Üçüncüsü, koruma koordinasyonunu değerlendirin. Servis girişindeki korumanın yeterli olup olmadığını veya aşağı yönde ilave aşamaların gerekli olup olmadığını belirleyin.

Bu yaklaşım aynı zamanda yalnızca fiyata veya tek bir elektriksel parametreye odaklanmadan farklı özelliklerin karşılaştırılmasını da kolaylaştırır.

Son Paket Servis

Bir binanın mutlaka tek bir “dalgalanma giriş noktası” olması gerekmez. Geçici aşırı gerilim, elektrik tesisatının farklı bölümlerinden geçebilir ve korumanın etkinliği konuma, kablolamaya, topraklamaya, ekipmanın hassasiyetine ve koordinasyonuna bağlıdır.

Küçük ve basit bir elektrik sistemi için stratejik olarak kurulmuş bir koruma cihazı yeterli olabilir. Daha büyük veya daha karmaşık kurulumlar genellikle korumanın elektrik şebekesinin yapısına ve riskine göre konumlandırıldığı katmanlı bir yaklaşım gerektirir.

Bir inceleme yaparkenAC aşırı gerilim koruyucu cihazDolayısıyla en önemli soru, cihazın ne kadar güçlü olduğu değil, nereye kurulduğu ve elektrik sisteminin hangi bölümünü korumasının beklendiğidir. Fotovoltaik kurulumlar için bu değerlendirme aynı zamanda AC ve DC koruması arasındaki ilişkiyi de içermelidir.

Zhejiang Dabo Electric Co., Ltd. (CHYT), AC aşırı gerilim koruma cihazı, DC devre kesiciler, DC aşırı gerilim koruma cihazları, DC izolatör anahtarları, DC sigortalar ve güneş enerjisi birleştirme kutuları dahil olmak üzere AC ve DC koruma bileşenlerini kapsayan ürün yelpazesiyle, korumayı komple fotovoltaik ve elektrik dağıtım sisteminin bir parçası olarak düşünmek için yararlı bir ürün bağlamı sağlar.
