UPS Güç Kaynağı Sistemlerinde 1P/2P/3P/4P DC Devre Kesicilerin Kablolama Yöntemleri

UPS güç kaynağı sistemlerinin konfigürasyonunda DC devre kesiciler, akü devreleri için izolasyon ve aşırı akım koruması gibi ikili işlevleri yerine getirir. Farklı tipte UPS güç kaynakları, farklı akü nominal voltajlarına ve akımlarına karşılık gelir, dolayısıyla DC devre kesicilerin farklı kutup sayılarına uyarlanmasını gerektirir. Bu makale, UPS sistemlerinde uygulanan 1P/2P/3P/4P DC devre kesicilerin çeşitli kablolama yöntemlerini ayrıntılı olarak açıklayacaktır.

1. Devre kesiciler, nominal gerilim ve nominal akım (1P tipleri için) dahil olmak üzere standart parametrelere sahiptir. Bu parametreler akünün voltaj ve akım gereksinimlerini karşılayamadığında, devre kesici kutup sayısı eklenerek ve seri-paralel bağlantı konfigürasyonları benimsenerek çalışma voltajı ve akımı artırılabilir. Özellikle seri bağlantı voltajı artırırken paralel bağlantı akımı artırır.Burada örnek olarak 250V'luk bir nominal voltajı alıyoruz.

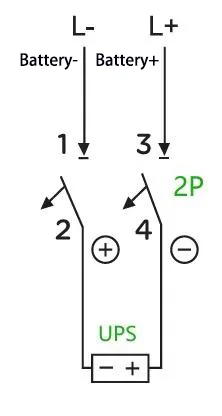

A:Örneğin: 40 kVA kapasiteli ve 32 hücrelik nominal akü dizisine sahip bir UPS için (eşitleme şarj voltajı: 14 V × 32 = 448 V; burada yalnızca örnek amaçlı olarak kullanılan, yalnızca 13,6 V değişken şarj voltajına sahip aküler de vardır), maksimum çalışma akımı 40 kVA × 1,0 ÷ %90 ÷ 10 V ÷ 32 = 139 A olarak hesaplanır (varsayılan güç faktörü 1,0, %90 verimlilik ve UPS tarafından hücre başına 10 V'a ayarlanmış kesme voltajı). Bu durumda 2P 500 V 200 A devre kesici yeterlidir. Kablolama yöntemi aşağıdaki gibidir:

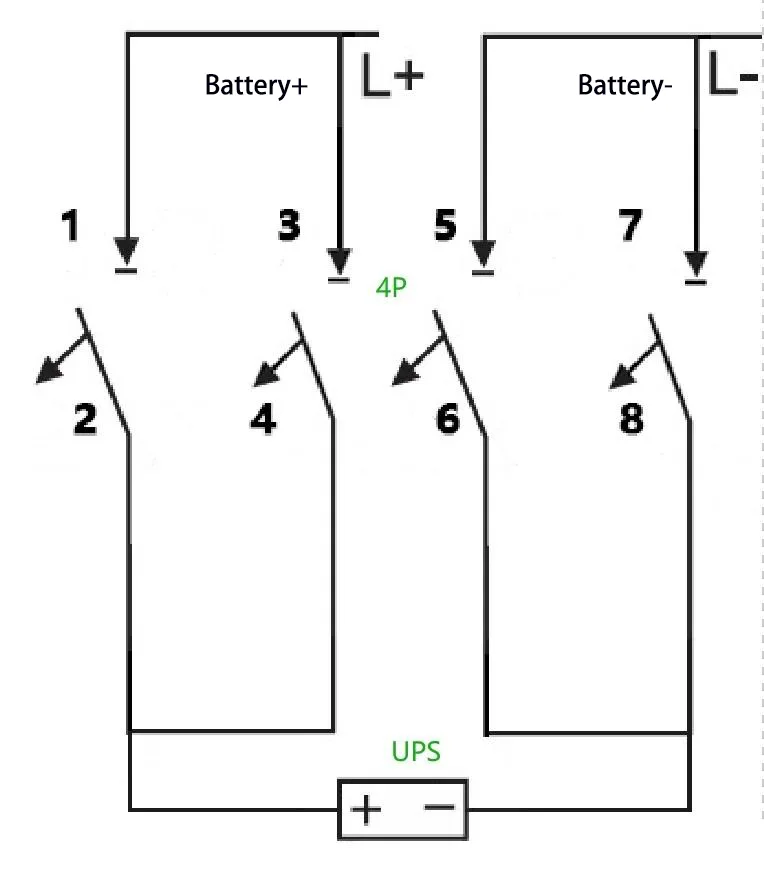

B:Bunun yerine 2P 500 V 100 A devre kesici kullanılırsa ne olur? Bu gereklilik, bir 4P devre kesiciyle, özellikle de akım taşıma kapasitesini artırmak için iki set 2P devre kesicinin paralel bağlanmasıyla karşılanabilir. Kablolama yöntemi aşağıdaki gibidir:

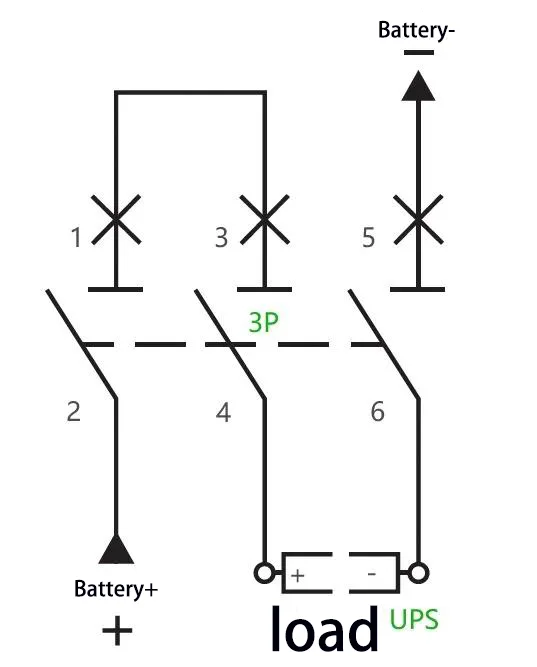

C:Örneğin: 40 kVA kapasiteli ve 40 hücrelik nominal akü dizisine sahip bir UPS için (eşitleme şarj voltajı: 14 V × 40 = 560 V), maksimum çalışma akımı 40 kVA × 1,0 ÷ %90 ÷ 10 V ÷ 40 = 111 A olarak hesaplanır. 3P 750 V 150 A devre kesici, iki kutbu bağlı olacak şekilde uyarlanabilir. serisi. Kablolama yöntemi aşağıdaki gibidir:

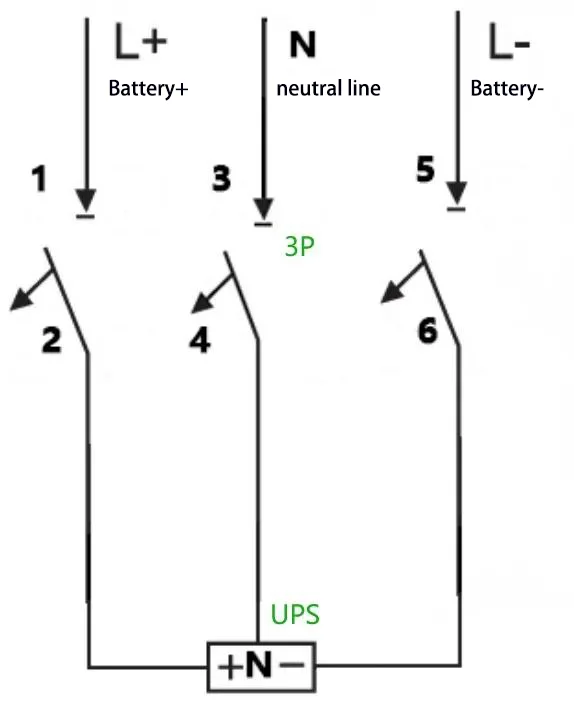

D:Örneğin: 40 kVA kapasiteli, 32 hücrelik nominal akü dizili ve nötr kablo bağlantılı (eşitleme şarj voltajı: 14 V × 32 = 448 V, yani ±224 V) bir UPS için maksimum çalışma akımı 40 kVA × 1,0 ÷ %90 ÷ 10 V ÷ 32 = 139 A olarak hesaplanır. A 3P 500 V 200 Bir devre kesici kullanılabilir ve kablolama yöntemi aşağıdaki gibidir:

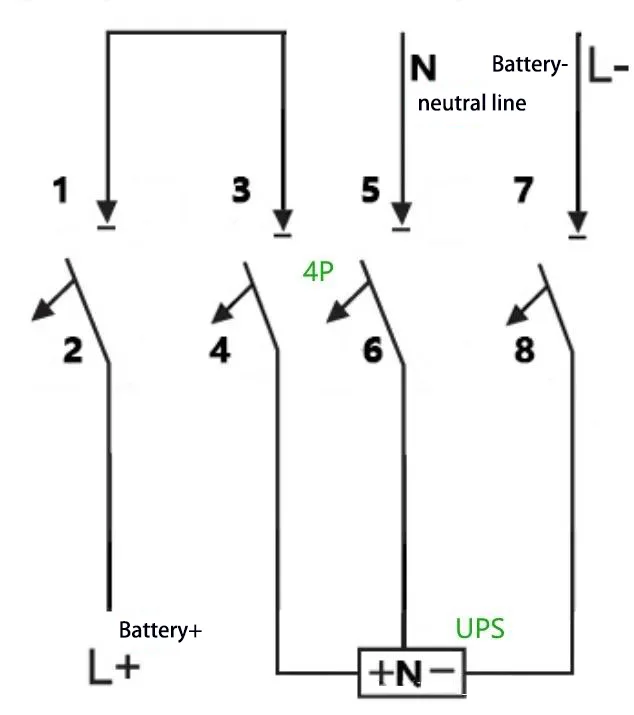

E:Örneğin: 40 kVA kapasiteli, 40 hücrelik nominal akü dizisi ve nötr kablo bağlantısına sahip bir UPS için (eşitleme şarj voltajı: 14 V × 40 = 560 V, yani ±280 V), maksimum çalışma akımı 40 kVA × 1,0 ÷ %90 ÷ 10 V ÷ 40 = 111 A olarak hesaplanır. A 4P 750 V 150 Kutuplarından ikisi seri olarak bağlanmış bir devre kesici kullanılabilir. Kablolama yöntemi aşağıdaki gibidir:
