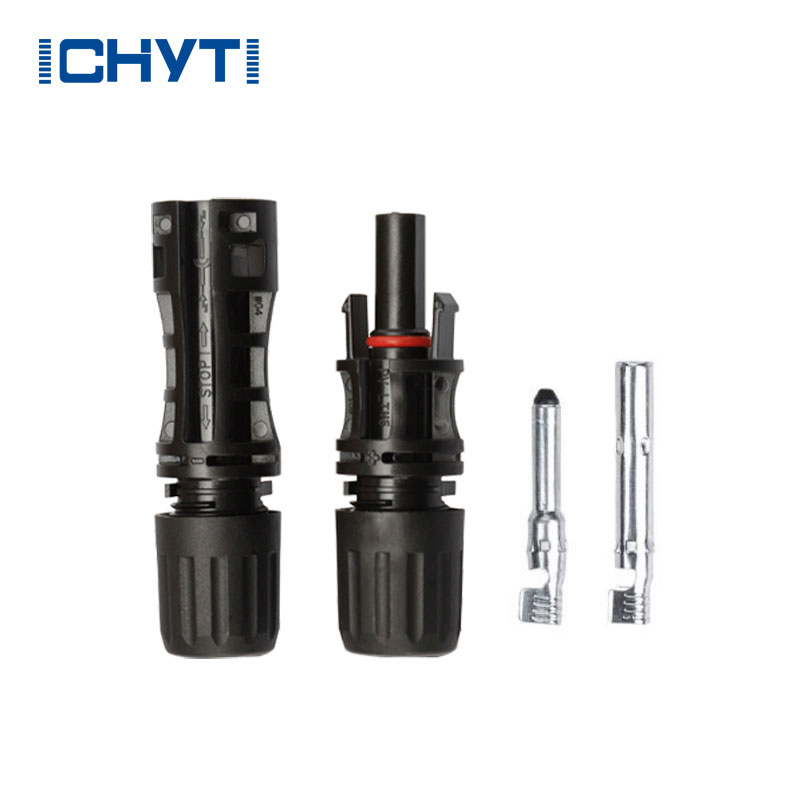

MC4 Güneş Konnektörleri

CHYT, Çin'deki en iyi MC4 Solar Konnektör tedarikçilerinden ve üreticilerinden biridir. Fabrikamızdan toptan veya özelleştirilmiş MC4 Solar Konnektörlere hoş geldiniz. Ürünümüzle ilgileniyorsanız, lütfen bizimle hızlı bir şekilde iletişime geçin! MC4 Solar Konnektörler, kullanımları kolay olduğu için montajcılar ve ev sahipleri tarafından tercih edilmektedir. İlk olarak kurulumu yapan kişinin güneş panellerine bağlı kabloların uçlarını sıyırması gerekecektir. Daha sonra bu soyulmuş teller MC4 konnektörüne takılır ve MC4 konnektörlerinde bulunan özel kilitleme mekanizması kullanılarak yerine kilitlenir. Bu kilitleme mekanizması bağlantının güvenli olmasını, hava koşullarına dayanıklı olmasını ve istenmeden ayrılamamasını sağlar. Bu aynı zamanda iki güneş paneli arasında yeniden kablolama yapmak zorunda kalmadan konnektörlerin yeniden konumlandırılmasını mümkün kılarak zamandan ve paradan tasarruf etmenize yardımcı olur.

MC4 Solar Konnektörler aynı zamanda dayanıklılıkları ve güvenilirlikleriyle de bilinir. Kalay kaplı bakır ve PPO (Polifenilen Oksit) gibi yüksek kaliteli malzemelerden yapılmış olup aşırı sıcak, soğuk ve nem gibi zorlu dış mekan koşullarına dayanabilirler. Ayrıca yüksek voltaj ve yüksek akım uygulamalarında da iyi performans gösterebilirler, bu da onları büyük güneş enerjisi sistemleri için ideal kılar.

ICHYTI güneş paneli kablo konnektörleri Parametre (Şartname)



ICHYTI güneş paneli kablo konnektörleri Performans Gereksinimi

◉ Fotovoltaik konektörler iyi iletkenliğe sahip olmalı ve temas direnci 0,35 miliohm'u geçmemelidir.
◉ Güneş pili bileşenlerinin güvenlik performansının sağlanabilmesi için yeterli güvenlik performansına sahip olunması gerekmektedir. Güneş enerjisi ekipmanının kullanıldığı ortam ve iklim bazen son derece sert olabilir, bu nedenle su geçirmez, yüksek sıcaklığa dayanıklı, korozyon önleyici, yüksek yalıtım ve diğer performansa sahip olmalı ve koruma seviyesi IP68'e ulaşmalıdır.
◉ Solar konnektörün yapısı sağlam ve güvenilir olmalı, doğru takılan erkek ve dişi konnektörlerin bağlantı kuvveti 80N'den az olmamalıdır. 4mm² bağlantı için Kablonun MC4 konnektörü 39A akım taşırken 105 santigrat derece üst sıcaklık sınırını aşmamalıdır. MC4/H4 konnektörü, iyi sızdırmazlık, rahat yerleştirme ve kolay bakım ve onarım gibi birçok avantaja sahip, erkek ve dişi konnektörlere sahip tek damarlı bir konnektördür.

ICHYTI güneş paneli kablo konnektörleri Ayrıntılar

ICHYTI güneş paneli kablo konnektörleri Boyutlar ve kablolama



ICHYTI güneş paneli kablo konnektörleri Kurulum önlemleri

Fiş seçerken, iç metal iletkenin boyutuna, malzeme kalınlığına, elastikiyetine, büyük akımları taşıma kabiliyetini karşılayan ve iyi temasa sahip kaplamaya uygunluğu dahil olmak üzere ürün kalitesine dikkat edilmelidir. Fiş kabuğunun plastiği, çatlaksız, pürüzsüz bir yüzey sağlamalı ve arayüz iyi bir şekilde kapatılmalıdır. Bileşen konektörlerini takarken, konektörlerin yaşlanmasını, dahili konektörlerin ve kabloların korozyonunu, temas direncinin artmasını ve hatta sistem verimliliğinde düşüşe veya yangına yol açacak tutuşmayı önlemek için güneş ışığına ve yağmura maruz kalmaktan kaçınmak gerekir. kazalar.

Fotovoltaik konnektörlerin montajı ve sıkma işlemi son derece önemlidir ve profesyonel sıkma aletleri kullanılmalıdır. Fotovoltaik enerji santrallerinin inşaatı öncesinde ilgili mühendislik montaj personelinin sıkma işlemleri konusunda eğitim alması gerekmektedir.
